CCM4202S

概述

CCM4202S安全芯片采用分立Cortex-M4C*Core C0内核进行设计有极低功耗、高性能、多功能及高安全性等特点,安全级别达到 EAL4+和国密二级水平支持阿里 ID2安全芯片和应用规范可广泛应用于指纹模组智能门MPOS等产品中以及网上银行移动支付数据安全保密通信权控 制和智能电网等领域。

M4 功能特点

CPU特性

32位高性能Cortex-M4F

工作频120MHz

DSP 指令

支持单精度浮点单元(FPU)

存储器保护单MPU

16KB Cache

外部总线支8bit/16bit/32bit访问

支持硬件安全访问控制外围组件访问受控

嵌套矢量中断控制器(NVIC):低延迟、低抖动中断响应

低功耗高性能

片上存储资源

224K SRAM+32K TCM SRAM

24K ROM

512K EFLASH512字节/Page,最少擦除次10万次

内部模块

DMA/EDMA

2个定时器(PIT32bit

看门狗(WDT

计时器(TC

实时时钟(RTC

嵌套矢量中断控制器(NVIC)

安全特性

公钥算法引擎

- 1024bit RSA@60MHz

密钥对生成:208mS/

解密/签名: 6mS/

加密/验签: 0.28mS/

- 2048bit RSA@60MHz

密钥对生成:2.2S/

解密/签名: 38mS/

加密/验签: 1.28mS/

- SM2算法(256) @60MHz

密钥对生成:5.6mS/

签名: 5.8mS/

验签: 11.2mS/

对称算法引擎

- DES/3DESECBCBC模式@60MHz

DES加、解密速度: 28MB/S 3DES加、解密速度:13MB/S

- AESECBCTR模式@60MHz

AES_128加、解密速度:26MB/S AES_192加、解密速度:22.5MB/S

AES_256加、解密速度:20.5MB/S

- SM4ECB/CBC/CFB/OFB模式@60MHz

        加、解密速度:18.5MB/S

摘要算法引擎

- SM3@60MHz

43.5MB/S

- SHA-0/SHA-1/SHA-224/SHA-256/SHA384/SHA512@60MHz

SHA-1: 37.5MB/S

SHA-256 46.5MB/S

CRC

- CRC32/ CRC16/ CRC8

- EDMAC操作

存储保护机制

- 面向应用的存储分区,硬件支持各分区之间的安全隔离

- 总线加扰

真随机数发生器,符FIPS 140-2标准和国家商密标准

安全检测与防护单元

- 电压异常检测单元

- 光照异常检测单元

- 电源毛刺检测单元

- 支持金属屏蔽保护

- 温度异常检测单元

- 频率异常检测单元

- 支持时钟和复位脉冲过滤

- 安全优化布线

PCI认证支持

- 128 ByteNV SRAM

- 4对开盖检测信号,动态/静态检测模式可配

- 支持电压检测

- 支持温度检测

- 支持自毁清NV SRAM

接口特性

USB OTG接口

- USB2.0高速、全速工作模式;

- 1个控制端点,15Bulk端点

- 支持外12MHz晶振和无晶振模式

SSI接口

- 最多支2

- 串行主机,可以和串行从机通讯

- 可配置的串行帧格式:摩托罗拉模式、TI模式、MicroWire模式

- 使用握手信号发起总线DMA的数据传输请求

- 支持四线模式

SPI接口

- 最多支3

- SPI高速主/从模式

- 可复用GPIO

I2C接口

- 最多支3

- 支持标准模式、快速模式、高速模式

- 7bit/10bit地址模式

- 支持主从模式

- 可复用GPIO

UART接口(SCI

- 最多支3

- 支持全双工运行

- DMA传输,独立16*9Bit接收和发FIFO

- 可复用GPIO

EPORT接口

- 最多支40个接口

- 支持外部中断、电平边沿触发

- 可编程频率和占空比驱动 LED

PWM接口

- 可编程周期和占空比

- 支持捕获功能

- 2Dead-Zone发生器

- 4路可独立配置引脚

- 可复用GPIO

ISO7816接口

- 最多支2

- 支持 ISO7816-3协议,支T=0T=1模式

- 支持卡与读卡器模式

- 读卡器模式支ClassA/B/C

- 9位保护时间计时器

- 24位等待计时器

- 发送和接收状态下,错误信号检测

- F/D可配8,1216,32,64,128,256,512,31,23.25,46.5,93,186,372,744

l AD转换接口

- 最多支3个通道

- 6bit8bit10bit12bit分辨率

- 可编程采样周期

DA转换接口

- 12位精度

- 支持数据左对齐、右对齐格式

- DMA

- 支持外部触发源启动转换

- FIFO

磁条卡接口

- 支持 ISO/IEC 7811-2

- F2F编码

- 支持不同char width 7bit(track0)/5(track0)

- 3轨磁头解码

TSI接口

- 最多支16路输入

- 支持触发模式和扫描模式

- 支持低功耗唤醒

其他特性

每一颗产品具有唯一序列号

主电输入电1.8V~5.5VPCI域输入电2V~3.3V

自带 LDO电源输出

典型功120uA/MHz

静态功0.3uA

支持内部上电复位和外部复位

C0 功能特点

CPU特性

32RISCCS0,高度优化3级流水线

工作频8MHz

支持字节、半字、字内存访问

支持中断嵌套

全静态设计以减少功耗

片上存储资源

4K SRAM

内部模块

看门狗(WDT

计时器(TC

接口特性

EPORT接口

- 最多支16个接口

- 支持外部中断、电平边沿触发

- 可编程频率和占空比驱动 LED

PWM接口

- 可编程周期和占空比

- 支持捕获功能

- 2Dead-Zone发生器

- 4路可独立配置引脚

- 可复用GPIO

其他特性

独立输入电1.8V~5.5V

典型功50uA/MHz

静态功0.3uA

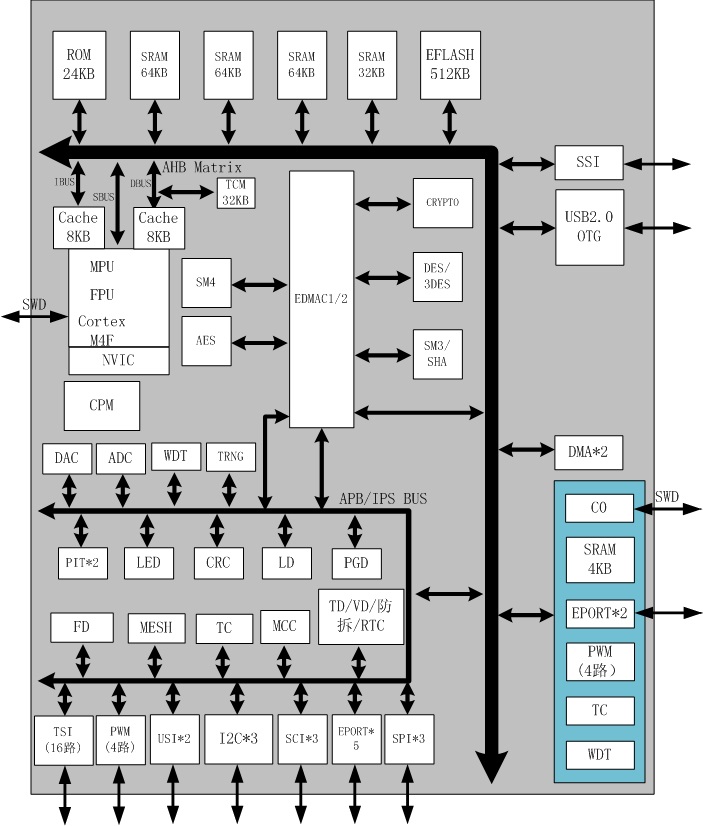

芯片框图

封装形式及说明

引脚

封装类型及引脚分配

BGA121(8*8)

QFN88(10*10)

QFN40(5*5)

SPI

3

3

1

I2C

3

3

1

SSI

1

1

1

SCI

3

3

1

ISO7816

2

1

0

USB_OTG

1

1

1(device)

ADC

3

3

1

DAC

1

1

0

PWM(复用)

4

4

4

MCC

3

0

0

TSI(复用)

16

16

5

EPORT(复用)

17

13

7

SDIO(防拆)

8

1

0

C0 SUB I/O

10

6

0

典型应用

指纹模组

智能门锁

POS

动态二维码终端

双界面读卡器
